دنده زنجیر ساده چیست و چه زمانی از آن استفاده میشود؟

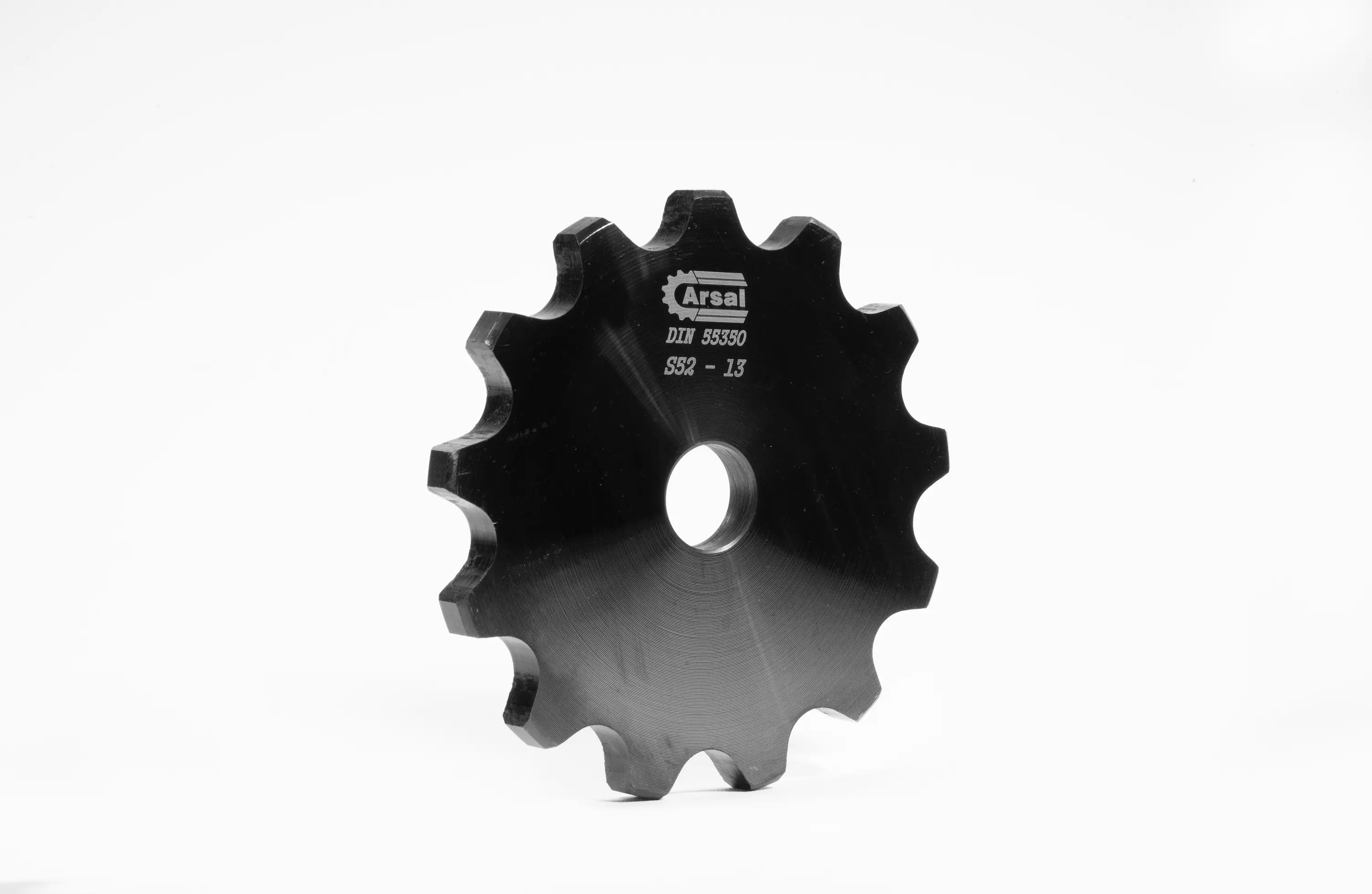

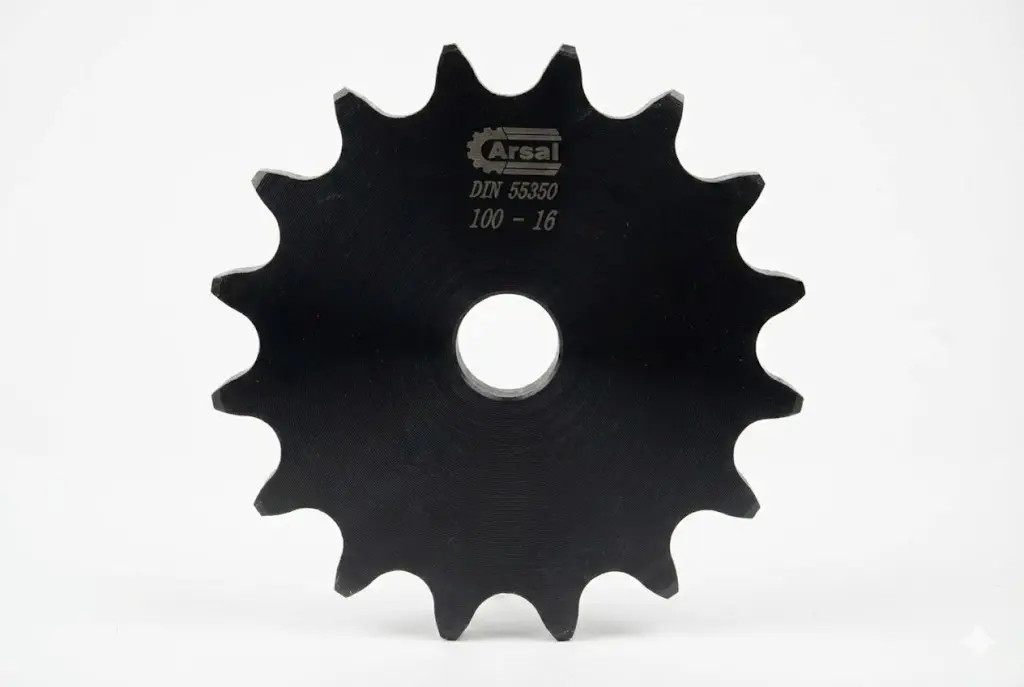

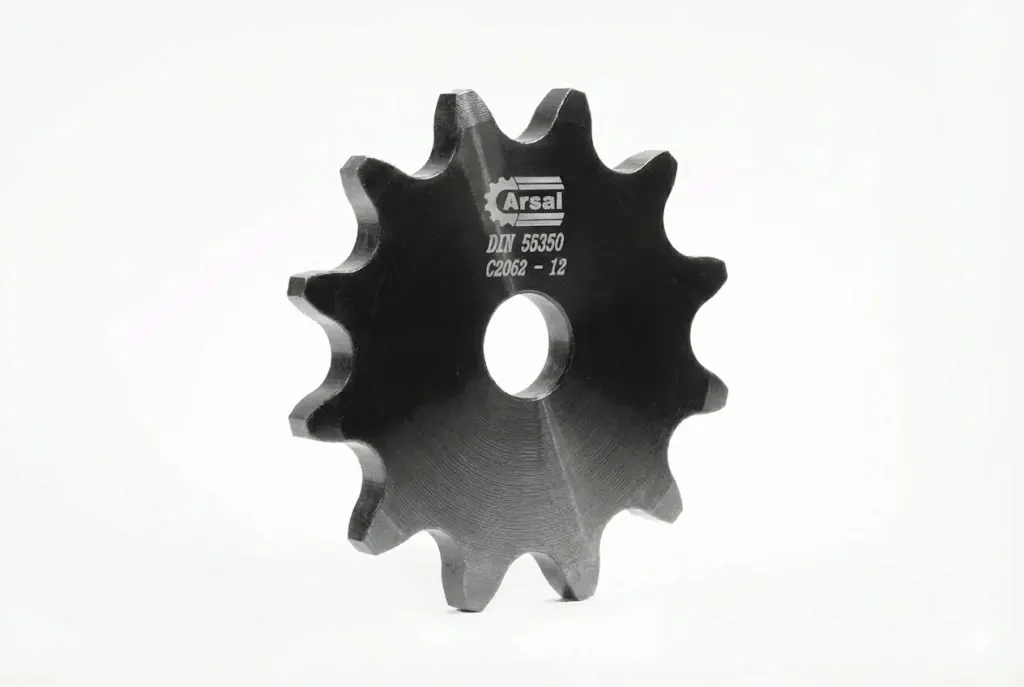

دنده زنجیر ساده که به آن دنده زنجیر تخت یا Plate Sprocket هم گفته میشود، صفحهای فولادی با دندانههای ماشینکاریشده است که برای درگیر شدن با زنجیر غلطکی صنعتی به کار میرود. در این نوع، بر خلاف دنده زنجیر نافیدار، خبری از «ناف» یا بوش مرکزی بلند نیست و قطعه بهصورت یک دیسک تخت طراحی میشود.
این طراحی تخت باعث میشود دنده زنجیر ساده برای موقعیتهایی مناسب باشد که:
- فضا در جهت طول شفت محدود است
- قرار است دنده زنجیر مستقیماً روی رولیک، بازو یا صفحهای دیگر جوش شود
- نیاز به یک راهحل ساده، اقتصادی و قابلتعویض برای انتقال حرکت زنجیر داریم
تفاوت دنده زنجیر ساده با دنده زنجیر نافیدار و سفارشی
مقایسه با دنده زنجیر نافیدار
- دنده زنجیر ساده: بدون بوش/ناف، معمولاً روی رولیک یا قطعه واسط جوش میشود یا با پیچ روی فلنج بسته میشود.
- دنده زنجیر نافیدار: دارای ناف یا بوش مرکزی است و مستقیماً روی شفت با شکاف خار، پیچ مغزی یا گیرههای قفلی نصب میشود.
- نتیجه: اگر نصب مستقیم روی شفت و تنظیمات دقیق هممرکزی مهم باشد، مدل نافیدار مناسبتر است؛ اگر نصب روی رولیک یا صفحه ساده مدنظر باشد، مدل ساده انتخاب بهتری است.
مقایسه با دنده زنجیر سفارشی
- دنده زنجیر ساده: طبق استانداردهای رایج زنجیر با شکل دندانه استاندارد تولید میشود و برای بیشتر خطوط کانوایر و انتقالدهندهها کافی است.
- دنده زنجیر سفارشی: علاوهبر استاندارد دندانه، ابعاد کلی، سوراخکاریها، شیارها و شکل صفحه کاملاً بر اساس نقشه مشتری طراحی میشود.
انواع دنده زنجیر ساده قابل تولید در آرسال
در آرسال، دنده زنجیر ساده بر اساس نیاز خط تولید شما طراحی و ساخته میشود. مهمترین دستهبندیها عبارتاند از:
براساس نوع و گام زنجیر
- سازگار با زنجیرهای غلطکی صنعتی طبق استانداردهای رایج اروپایی و آمریکایی
- امکان تولید برای گامهای مختلف، از گامهای ریز کانوایرهای سبک تا گامهای درشت سیستمهای سنگینتر
براساس تعداد دندانه و قطر خارجی
- دندههای کوچک با تعداد دندانه پایین برای سرعتهای بیشتر
- دندههای بزرگتر برای انتقال گشتاور بالاتر و حرکت نرمتر زنجیر
براساس ضخامت صفحه و عرض زنجیر
- امکان تولید برای زنجیرهای تکردیفه و چندردیفه
- انتخاب ضخامت صفحه با توجه به بار، گشتاور و شرایط کاری
براساس جنس قطعه
- فولادهای کربنی سری CK (مانند CK45) برای اغلب کاربردهای انتقال قدرت و کانوایر
- فولادهای ساختمانی و سازهای سری ST (مانند ST37، ST52) برای بخشهایی که نیاز به استحکام مناسب با قیمت اقتصادی دارند
- در صورت نیاز پروژه، امکان استفاده از سایر گریدهای فولادی طبق سفارش و هماهنگی با واحد فنی آرسال وجود دارد.
کاربرد دنده زنجیر ساده در صنایع مختلف
دنده زنجیر ساده، یکی از قطعات پرتکرار در خطوط تولید است و در بسیاری از ماشینآلات صنعتی استفاده میشود، از جمله:
- سیستمهای کانوایر و نوار نقاله: جوش دنده زنجیر به انتهای رولیک برای انتقال حرکت زنجیر غلطکی، استفاده بهعنوان دنده محرک یا متحرک در مسیرهای مستقیم و منحنی
- سیستمهای کشنده و هرزگرد (Tensioner & Idler): تنظیم کشش زنجیر و هدایت مسیر حرکت، استفاده بهعنوان دنده هرزگرد در بخشهای برگشتی زنجیر
- ماشینآلات کشاورزی: در قسمتهایی از کمباین، گیربکسهای باز و انتقالدهندههای زنجیری که به یک راهحل ساده و قابل تعمیر نیاز است
- تجهیزات بستهبندی و خطوط فرآوری: همگامسازی حرکت واحدهای مختلف با کمک زنجیر، انتقال حرکت به رولیکها، راهنماها و مکانیزمهای جانبی
مزایا و محدودیتهای دنده زنجیر ساده
مزایا
- صرفهجویی در فضا: طراحی تخت و کمحجم، آن را برای مکانیزمهایی که محدودیت فضای محوری دارند ایدهآل میکند.
- انعطافپذیری در نصب: امکان جوشکاری یا اتصال پیچ و مهرهای به هر سطح صافی (رولیک، فلنج، بدنه دستگاه و…) به طراح آزادی عمل زیادی میدهد.
- وزن کمتر و قیمت اقتصادیتر: به دلیل حذف ناف و کاهش مصرف متریال، وزن و هزینه معمولاً کمتر از دنده زنجیر نافیدار است.
- قابلیت تعویض ساده: در صورت طراحی صحیح، امکان تعویض سریع دنده زنجیر بدون نیاز به باز کردن کامل شفت وجود دارد.
محدودیتها
- برای گشتاورهای بسیار بالا تنها بهخودیخود کافی نیست و استحکام اتصال کاملاً به کیفیت جوش یا تعداد و محل پیچها وابسته است.
- در بسیاری از طراحیها نیاز به یک قطعه واسط برای اتصال دقیق به شفت وجود دارد.
مواد اولیه و فرآیند تولید دنده زنجیر ساده در آرسال
مواد اولیه
در آرسال، انتخاب متریال بر اساس شرایط کاری و نوع تجهیز شما انجام میشود. بهطور معمول از:
- فولادهای کربنی سری CK (مانند CK45) برای کاربردهای عمومی انتقال قدرت و کانوایر
- فولادهای ساختمانی و سازهای سری ST (مانند ST37، ST52) برای قطعاتی که به استحکام مناسب با قیمت اقتصادی نیاز دارند
- در صورت نیاز، امکان پیشنهاد و استفاده از سایر گریدهای فولادی طبق سفارش و طراحی پروژه وجود دارد.
فرآیند ساخت و کنترل کیفیت
- طراحی و آمادهسازی نقشه بر اساس استاندارد زنجیر و اطلاعات ارسالی شما
- برش اولیه صفحه با استفاده از برش لیزر یا پلاسما CNC برای دقت بالای محیط و سوراخ مرکزی
- ماشینکاری پروفیل دندانهها با دستگاههای فرز CNC طبق استاندارد پروفیل زنجیر
- در صورت نیاز، انجام عملیات حرارتی برای افزایش سختی و مقاومت سایش
- پرداخت نهایی و در صورت لزوم سنگزنی موضعی برای بهبود هممرکزی و تلرانسها
- کنترل کیفیت نهایی: بررسی گام دندانهها، هممرکزی، انطباق با زنجیر واقعی و تست درگیری زنجیر برای اطمینان از حرکت نرم و بدون پرش
برای سفارش دنده زنجیر ساده از آرسال چه اطلاعاتی لازم است؟
برای اینکه سفارش شما در آرسال سریعتر بررسی و تولید شود، بهتر است هنگام تماس یا ارسال استعلام، این موارد را آماده داشته باشید:
- نوع زنجیر و گام آن (مثلاً کد زنجیر غلطکی صنعتی طبق استاندارد)
- تعداد دندانه مورد نیاز
- قطر خارجی (OD) و در صورت نیاز، قطر داخلی یا سوراخ مرکزی
- عرض زنجیر (تکردیفه یا چندردیفه بودن)
- ضخامت صفحه دنده زنجیر
- نوع نصب:
- جوش روی رولیک یا شفت
- اتصال با پیچ به فلنج یا صفحه واسط
- جنس مورد نظر (گریدهای CK یا ST و سایر فولادها طبق نیاز پروژه)
- تعداد مورد نیاز (تکقطعهای، سری محدود، تولید انبوه)
اگر نقشه یا نمونه فیزیکی در اختیار دارید، آرسال میتواند دنده زنجیر ساده را دقیقاً طبق همان نقشه یا نمونه طراحی و تولید کند.
چرا دنده زنجیر ساده را از آرسال بخریم؟
- تخصص در تولید انواع دنده زنجیر: تمرکز آرسال روی دنده زنجیر و قطعات انتقال قدرت، باعث شده تجربه عملی در پروژههای مختلف صنعتی جمع شود.
- تولید طبق استاندارد و نقشه مشتری: امکان ساخت بر اساس استانداردهای رایج زنجیر و همچنین طبق نقشه و شرایط خاص خط تولید شما.
- انعطاف در تیراژ تولید: از ساخت چند عدد برای تعمیرات تا تولید سری برای خطوط جدید.
- مشاوره فنی قبل از سفارش: تیم فنی آرسال به شما کمک میکند گام، تعداد دندانه، ضخامت و متریال بهینه را انتخاب کنید تا عمر کاری و بازدهی سیستم بالا برود.
- کنترل کیفیت و انطباق با زنجیر واقعی: قبل از ارسال، درگیری دنده زنجیر با زنجیر استاندارد چک میشود تا حرکت نرم و بیصدا تضمین شود.
سوالات متداول درباره دنده زنجیر ساده
۱. برای سفارش دنده زنجیر ساده از آرسال چه اطلاعاتی حتماً باید بدهم؟
حداقل باید نوع و گام زنجیر، تعداد دندانه، قطر حدودی و عرض زنجیر را اعلام کنید. اگر نقشه یا نمونه دارید، ارسال فایل یا عکس، فرآیند طراحی و برآورد قیمت را بسیار سریعتر میکند.
۲. حداقل تیراژ سفارش دنده زنجیر ساده چقدر است؟
امکان تولید هم برای تعداد محدود (بهعنوان قطعه یدکی) و هم تولید سری وجود دارد. تیراژ به صرفهبودن قیمت واحد و روش ساخت انتخابی بستگی دارد که در زمان استعلام با شما هماهنگ میشود.
۳. آیا آرسال دنده زنجیر ساده با متریالهای CK و ST تولید میکند؟
بله، عمده سفارشها با فولادهای کربنی سری CK و فولادهای ساختمانی ST انجام میشود. در صورت نیاز، سایر گریدهای فولادی نیز با هماهنگی واحد فنی قابل تأمین است.
۴. آیا امکان عملیات حرارتی یا سختکاری روی دندانهها هست؟
در صورت نیاز پروژه و اعلام در زمان سفارش، میتوان عملیات حرارتی مناسب را برای افزایش مقاومت سایش دندانهها در نظر گرفت.
۵. قیمت دنده زنجیر ساده چگونه محاسبه میشود؟
قیمت به متریال، گام زنجیر، تعداد دندانه، ضخامت صفحه، نوع عملیات تکمیلی و تیراژ سفارش بستگی دارد. بعد از دریافت مشخصات، واحد فروش آرسال قیمت دقیق را به شما اعلام میکند.
