دنده زنجیر ساده 06B

خانه / محصولات / دنده زنجیر ساده / دنده زنجیر ساده 06B

دسته:

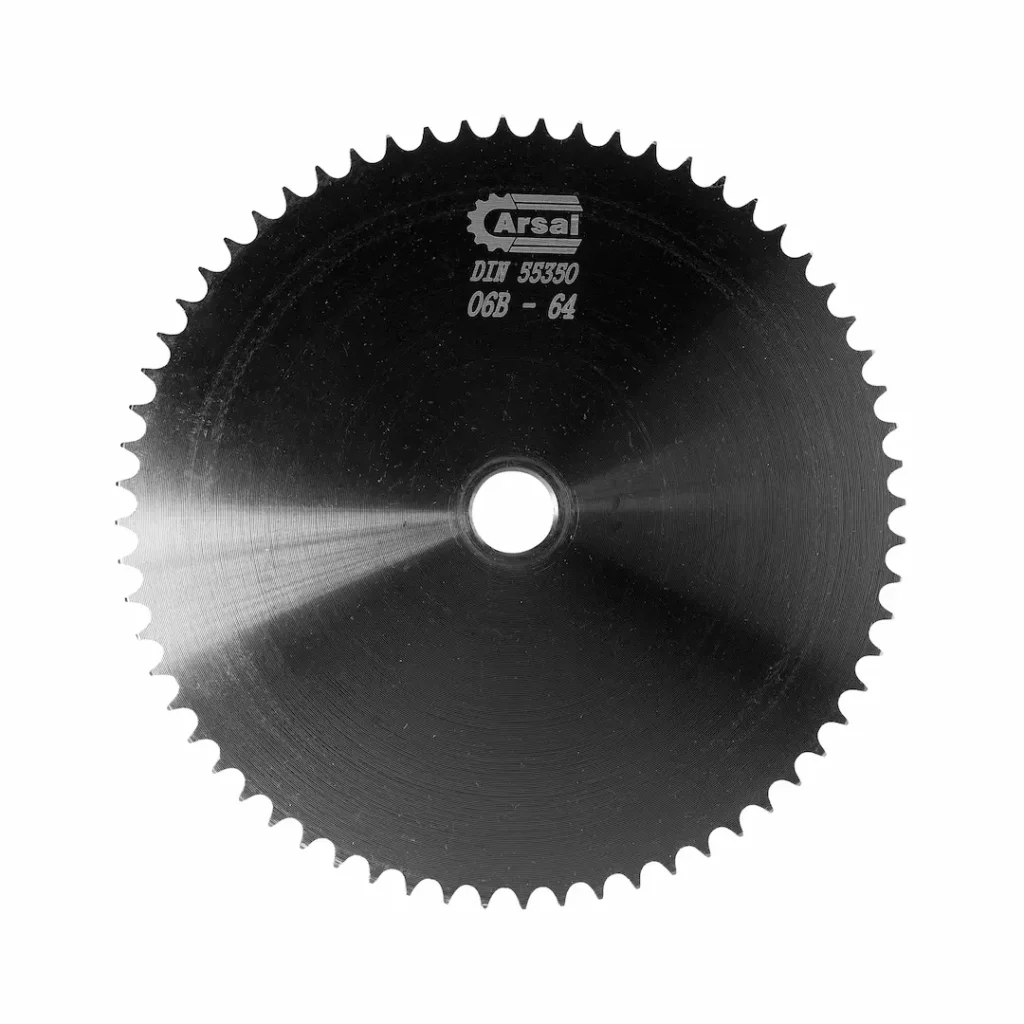

دنده زنجیر ساده 06B

Arsal 06B sprocket

ضخامت: 5 میلی‌متر

گام:

\frac{3}{8}

اینچ

4/5

کاتالوگ محصول

فیلتر

تعداد دندانه	قطر خارجی	قطر سوراخ	قطر متوسط	وزن	CAD
	-	-	-	-	-
8	26.5	10	24.89	0.010	-
9	30.5	10	27.85	0.016	-
10	33.5	10	30.82	0.021	-
11	36.5	10	33.81	0.027	-
12	39.5	10	36.80	0.033	-
13	42.5	10	39.80	0.039	-
14	45.5	10	42.80	0.046	-
15	48.5	10	45.81	0.054	-
16	51.5	10	48.82	0.062
17	54.5	10	51.84	0.071
18	57.5	16	54.85	0.075
19	60.5	16	57.87	0.085
20	63.5	16	60.89	0.096
21	66.5	16	63.91	0.107
22	69.5	16	66.93	0.118
23	72.5	16	69.95	0.130
24	75.5	16	72.97	0.143
25	78.5	16	76.00	0.156
26	81.5	16	79.02	0.170
27	84.5	16	82.05	0.184
28	87.5	16	85.07	0.199
29	90.5	16	88.10	0.214
30	93.5	16	91.12	0.230
31	96.5	20	94.15	0.242
32	99.5	20	97.18	0.259
33	102.5	20	100.20	0.276
34	106.5	20	103.23	0.301
35	109.5	20	106.26	0.320
36	112.5	20	109.29	0.339
37	115.5	20	112.32	0.359
38	118.5	20	115.34	0.380
39	121.5	20	118.37	0.401
40	124.5	20	121.40	0.422
41	127.5	20	124.43	0.444	-
42	130.5	20	127.46	0.467	-
43	133.5	20	130.49	0.490	-
44	136.5	20	133.52	0.514	-
45	139.5	20	136.55	0.539	-
46	142.5	20	139.58	0.563	-
47	145.5	20	142.61	0.589	-
48	148.5	20	145.64	0.615	-
49	151.5	20	148.67	0.641	-
50	154.5	20	151.69	0.669	-
51	157.5	20	154.72	0.696	-
52	160.5	20	157.75	0.724	-
53	163.5	20	160.78	0.753	-
54	166.5	20	163.82	0.782	-
55	169.5	20	166.85	0.812	-
56	172.5	20	169.88	0.843	-
57	175.5	20	172.91	0.874	-
58	178.5	20	175.94	0.905	-
59	181.5	20	178.97	0.937	-
60	184.5	20	182.00	0.970	-
61	187.5	20	185.03	1.003	-
62	190.5	20	188.06	1.037	-
63	193.5	20	191.09	1.071	-
64	197.5	20	194.12	1.118	-
65	200.5	20	197.15	1.153	-
66	203.5	20	200.18	1.190	-
67	206.5	20	203.21	1.226	-
68	209.5	20	206.24	1.263	-
69	212.5	20	209.27	1.301	-
70	215.5	20	212.30	1.340	-
71	218.5	20	215.34	1.378	-
72	221.5	20	218.37	1.418	-
73	224.5	20	221.40	1.458	-
74	227.5	20	224.43	1.498	-
75	230.5	20	227.46	1.539	-
76	233.5	20	230.49	1.581	-
77	236.5	20	233.52	1.623	-
78	239.5	20	236.55	1.666	-
79	242.5	20	239.58	1.709	-
80	245.5	20	242.61	1.753	-
81	248.5	20	245.65	1.797	-
82	251.5	20	248.68	1.842	-
83	254.5	20	251.71	1.888	-
84	257.5	20	254.74	1.934	-
85	260.5	20	257.77	1.980	-
86	263.5	20	260.80	2.027	-
87	266.5	20	263.83	2.075	-
88	269.5	20	266.86	2.123	-
89	272.5	20	269.90	2.172	-
90	275.5	20	272.93	2.221	-
91	278.5	20	275.96	2.271	-
92	281.5	20	278.99	2.322	-
93	284.5	20	282.02	2.373	-
94	287.5	20	285.05	2.424	-
95	291.5	20	288.08	2.494	-
96	294.5	20	291.11	2.547	-
97	297.5	20	294.15	2.600	-
98	300.5	20	297.18	2.654	-
99	303.5	20	300.21	2.709	-
100	306.5	20	303.24	2.764	-
101	309.5	20	306.27	2.819	-
102	312.5	20	309.30	2.876	-
103	315.5	20	312.33	2.932	-
104	318.5	20	315.37	2.989	-
105	321.5	20	318.40	3.047	-
106	324.5	20	321.43	3.106	-
107	327.5	20	324.46	3.164	-
108	330.5	20	327.49	3.224	-
109	333.5	20	330.52	3.284	-
110	336.5	20	333.55	3.344	-
111	339.5	20	336.59	3.405	-
112	342.5	20	339.62	3.467	-
113	345.5	20	342.65	3.529	-
114	348.5	20	345.68	3.592	-
115	351.5	20	348.71	3.655	-
116	354.5	20	351.74	3.719	-
117	357.5	20	354.78	3.784	-
118	360.5	20	357.81	3.848	-
119	363.5	20	360.84	3.914	-
120	366.5	20	363.87	3.980	-
121	369.5	20	366.90	4.047	-
122	372.5	20	369.93	4.114	-
123	375.5	20	372.96	4.181	-
124	378.5	20	376.00	4.250	-
125	381.5	20	379.03	4.319	-
126	385.5	20	382.06	4.411	-
127	388.5	20	385.09	4.482	-
128	391.5	20	388.12	4.552	-
129	394.5	20	391.15	4.623	-
130	397.5	20	394.19	4.695	-
131	400.5	20	397.22	4.767	-
132	403.5	20	400.25	4.840	-
133	406.5	20	403.28	4.914	-
134	409.5	20	406.31	4.988	-
135	412.5	20	409.34	5.062	-
136	415.5	20	412.38	5.137	-
137	418.5	20	415.41	5.213	-
138	421.5	20	418.44	5.289	-
139	424.5	20	421.47	5.366	-
140	427.5	20	424.50	5.443	-
141	430.5	20	427.53	5.521	-
142	433.5	20	430.57	5.599	-
143	436.5	20	433.60	5.678	-
