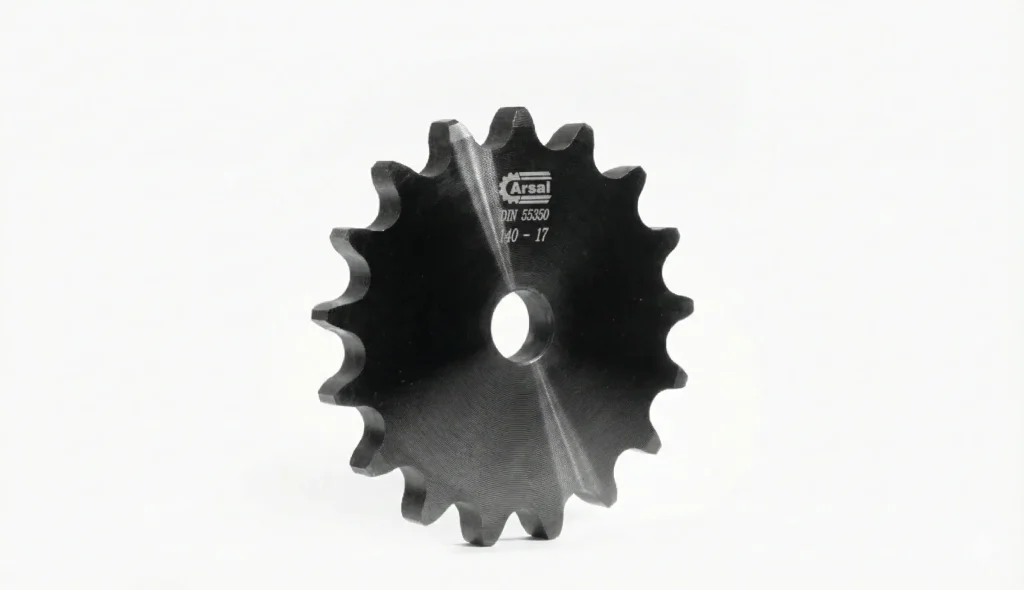

دنده زنجیر ساده 140 آرسال برای سیستمهای انتقال قدرت بسیار سنگین طراحی شده و با زنجیرهای استاندارد سری 140 با گام
۱ و ۳/۴ اینچ سازگاری کامل دارد. این دنده با ضخامت نامی ۲۳.۵ میلیمتر و استفاده از فولادهای مهندسیشده
ST52 و CK45، راهحلی مطمئن برای کانوایرها، رولیکها و درامهای محرک در خطوطی است که تحت بار بالا، شوک مکانیکی و ساعات کار طولانی قرار دارند.
تحلیل فنی و مهندسی دنده زنجیر ساده 140
انطباق با استانداردها
ابعاد کلیدی دنده زنجیر ساده 140، شامل گام استاندارد ۱ و ۳/۴ اینچ، پروفیل دندانه، قطر متوسط و تلرانسهای اصلی، مطابق استانداردهای زیر طراحی و کنترل میشوند:
- DIN 8187 / DIN 8188
- JIS B1801 / JIS B1802
رعایت این استانداردها، درگیری صحیح با زنجیر سری 140، حرکت پایدار و بدون پرش، کاهش ضربات ناشی از حرکت چندضلعی و جلوگیری از سایش زودرس دندانهها و پینهای زنجیر را تضمین میکند.
ضخامت نامی ۲۳.۵ میلیمتر نیز بر اساس الزامات زنجیر سری 140 و تحمل بارهای سنگین انتخاب شده است تا هم استحکام خمشی صفحه تأمین شود و هم از ایجاد تمرکز تنش در پایه دندانهها جلوگیری گردد.
متریال مورد استفاده
در تولید این محصول از دو گرید اصلی فولادی متناسب با کاربردهای فوقسنگین استفاده میشود:
- CK45:
مناسب برای ماشینکاری دقیق دندانهها و سوراخ مرکزی؛ این متریال قابلیت ارائه به صورت
سختکاریشده را دارد و برای شرایطی که فشار تماس و سرعت حرکت زنجیر بالاست، مقاومت سایش بسیار خوبی فراهم میکند. - ST52:
فولاد چقرمه با استحکام بالا و قابلیت جوشکاری عالی؛ گزینهای ایدهآل برای دندههایی که روی رولیکها، درامها یا شاسی کانوایر
بهصورت جوشی نصب میشوند و تحت بارهای ضربهای و شوکهای مکانیکی کار میکنند.
عملیات حرارتی بر اساس شرایط کاری
- بدون سختکاری:
مناسب کاربردهای عمومی و نصب جوشی روی رولیکها و درامها در خطوطی که اگرچه سنگین هستند، اما سرعت خط متوسط بوده و سایش کنترلشدهای دارند. - مدل سختکاریشده:
توصیهشده برای کانوایرهای طولانی، محیطهای پُرگرد و غبار یا آلودگی، و سیستمهایی با ساعات کار بالا؛ در این حالت مقاومت به سایش سطح دندانهها به طور محسوسی افزایش مییابد و زمان تعویض قطعه به تعویق میافتد.
راهنمای انتخاب مدل مناسب از جدول
۱. انتخاب تعداد دندانه
در دنده زنجیر ساده 140، تعداد دندانه روی نسبت تبدیل سرعت، گشتاور قابل انتقال و نرمی حرکت زنجیر تأثیر مستقیم دارد.
برای کاهش حرکت چندضلعی و ضربات وارده به زنجیر و سیستم، در صورت امکان از انتخاب دندههایی با
تعداد دندانه کمتر از ۱۷ خودداری کنید؛ این وضعیت تنها در صورت محدودیت شدید فضا قابل توجیه است.
۲. بررسی ابعاد نسبت به طراحی خط و فضای نصب
پیش از انتخاب ردیف مناسب از جدول مشخصات، موارد زیر را با نقشه و شرایط نصب سیستم خود مطابقت دهید:
- قطر بیرونی (OD): اطمینان از عدم تداخل با سازهها، رولیکها و قطعات مجاور
- قطر گام (Pitch Diameter / قطر متوسط): برای تنظیم صحیح نسبت انتقال، کشش زنجیر و هماهنگی با دیگر دندهها در خط
- ضخامت دنده زنجیر: در این محصول ۲۳.۵ میلیمتر است و باید با عرض زنجیر و نوع بارگذاری (محوری، شعاعی، ضربهای) همخوانی داشته باشد.
- نوع سوراخ مرکزی: سوراخ ساده برای نصب جوشی، یا سوراخ کلیدخور / سفارشی طبق طراحی شما
۳. وزن قطعه، اینرسی و بارگذاری روی درایو
بهدلیل گام بزرگتر (۱ و ۳/۴ اینچ) و ضخامت ۲۳.۵ میلیمتری، دنده زنجیر ساده 140 وزن قابلتوجهی دارد. در درامها و رولیکهایی که توسط موتور و گیربکس راهاندازی میشوند، در نظر گرفتن وزن و اینرسی دنده زنجیر برای انتخاب توان مناسب درایو، جلوگیری از اضافهبار و کاهش تنشهای مکانیکی ضروری است.
کاربردهای تخصصی دنده زنجیر ساده 140
دنده زنجیر ساده 140 برای سیستمهایی طراحی شده است که با بارهای بسیار سنگین، شرایط کاری سخت و ساعات کار طولانی سروکار دارند، از جمله:
- کانوایرها و نوار نقالههای فوقسنگین:
انتقال مواد فله با دانسیته بالا، سنگ معدن، کلینکر، ضایعات فلزی و سایر بارهای حجیم در صنایع سیمان، فولاد، معدن و بازیافت. - درامها و رولیکهای محرک اصلی:
استفاده بهعنوان دنده جوشی روی درامها و رولیکهایی که گشتاور زیادی را از موتور و گیربکس به زنجیر سری 140 منتقل میکنند. - سیستمهای هرزگرد و تنظیم کشش در خطوط سنگین:
کنترل مسیر و کشش زنجیر در نقاط بحرانی مسیر کانوایر، جایی که استحکام و دوام دنده اهمیت بالایی دارد. - ماشینآلات فرآوری و جابجایی مواد سنگین:
در مکانیزمهای انتقال قدرتی که ترکیبی از گشتاور بالا، شوک مکانیکی و محیطهای کاری خشن دارند.
جمعبندی و ثبت سفارش
برای انتخاب دقیق مدل مناسب دنده زنجیر ساده 140 آرسال، کافی است کد فنی ردیف مورد نظر در جدول مشخصات و تعداد مورد نیاز خود را به واحد فنی یا فروش آرسال اعلام کنید.
در صورت تردید میان استفاده از مدل سختکاریشده یا معمولی و یا انتخاب بین ST52 و CK45، کارشناسان آرسال با بررسی شرایط کاری خط (نوع بار، طول کانوایر، سرعت، روش نصب و محیط کار)، مناسبترین ترکیب متریال و مشخصات فنی را برای افزایش عمر و پایداری سیستم انتقال قدرت به شما پیشنهاد خواهند داد.
