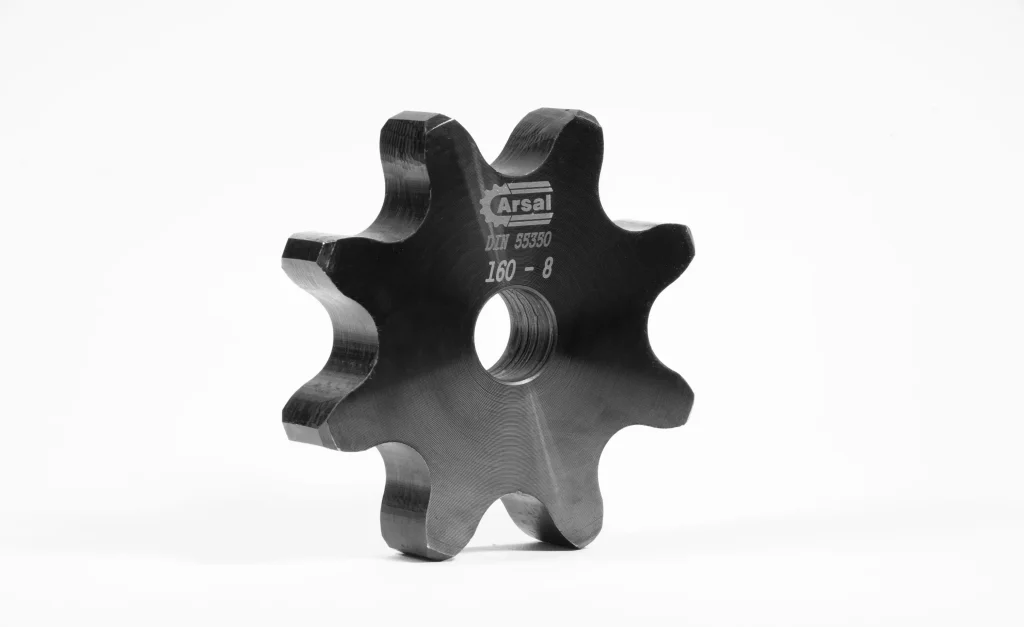

دنده زنجیر ساده 160 آرسال برای سنگینترین سیستمهای انتقال قدرت و کانوایرهای صنعتی طراحی شده است و با زنجیرهای استاندارد سری 160 با گام
۲ اینچ سازگاری کامل دارد. این دنده با ضخامت نامی ۲۹ میلیمتر و استفاده از فولادهای مهندسیشده ST52 و CK45، گزینهای قابل اعتماد برای درامهای محرک، رولیکها و سیستمهای هرزگرد در خطوطی است که تحت گشتاور بسیار بالا، شوکهای مکانیکی و ساعات کار طولانی قرار دارند.
تحلیل فنی و مهندسی دنده زنجیر ساده 160
انطباق با استانداردها
ابعاد کلیدی دنده زنجیر ساده 160، شامل گام استاندارد ۲ اینچ، پروفیل دندانه، قطر متوسط و تلرانسهای اصلی، مطابق استانداردهای زیر طراحی و کنترل میشوند:
- DIN 8187 / DIN 8188
- JIS B1801 / JIS B1802
رعایت این استانداردها، درگیری صحیح با زنجیر سری 160، حرکت پایدار، کاهش ضربات ناشی از حرکت چندضلعی و جلوگیری از سایش زودرس دندانهها و پینهای زنجیر را تضمین میکند. ضخامت ۲۹ میلیمتری صفحه نیز برای تحمل بارهای خمشی بالا و جلوگیری از تغییر شکل در کارکرد طولانیمدت انتخاب شده است.
متریال مورد استفاده
در تولید این محصول از دو گرید اصلی فولادی مناسب کاربردهای فوقسنگین استفاده میشود:
- CK45:
مناسب برای ماشینکاری دقیق دندانهها و سوراخ مرکزی؛ این متریال قابلیت ارائه به صورت سختکاریشده را دارد و برای شرایطی که فشار تماس و سرعت حرکت زنجیر بالاست، مقاومت سایش بسیار خوبی فراهم میکند. - ST52:
فولاد چقرمه با استحکام بالا و قابلیت جوشکاری عالی؛ ایدهآل برای دندههایی که روی رولیکها، درامها یا شاسی کانوایر بهصورت جوشی نصب میشوند و تحت بارهای ضربهای و شوکهای مکانیکی کار میکنند.
عملیات حرارتی بر اساس شرایط کاری
- بدون سختکاری:
مناسب کاربردهای عمومی و نصب جوشی روی رولیکها و درامها در خطوطی که سرعت متوسط دارند و سایش بهصورت کنترلشده است. - مدل سختکاریشده:
توصیهشده برای کانوایرهای طولانی، خطوط پیوسته با ساعات کار بالا، محیطهای پُر گرد و غبار یا آلودگی و هر جایی که مقاومت به سایش دندانهها اهمیت بالایی دارد.
راهنمای انتخاب مدل مناسب از جدول
۱. انتخاب تعداد دندانه
در دنده زنجیر ساده 160، تعداد دندانه تأثیر زیادی بر نسبت تبدیل سرعت، گشتاور قابل انتقال و نرمی حرکت زنجیر دارد.
برای کاهش حرکت چندضلعی و ضربات وارده به زنجیر و سیستم، در صورت امکان از انتخاب دندههایی با تعداد دندانه کمتر از ۱۷ خودداری کنید؛ این انتخاب فقط در شرایط محدودیت شدید فضا قابل توجیه است.
۲. بررسی ابعاد نسبت به طراحی خط و فضای نصب
پیش از انتخاب ردیف مناسب از جدول مشخصات، موارد زیر را با نقشه و شرایط نصب سیستم خود تطبیق دهید:
- قطر بیرونی (OD): اطمینان از عدم تداخل با سازهها، رولیکها و قطعات مجاور
- قطر گام (Pitch Diameter / قطر متوسط): برای تنظیم صحیح نسبت انتقال، کشش زنجیر و هماهنگی با سایر دندهها در خط
- ضخامت دنده زنجیر: در این محصول ۲۹ میلیمتر است و باید با عرض زنجیر و نوع بارگذاری (محوری، شعاعی، ضربهای) همخوانی داشته باشد.
- نوع سوراخ مرکزی: سوراخ ساده برای نصب جوشی، یا سوراخ کلیدخور / سفارشی طبق طراحی شما
۳. وزن قطعه، اینرسی و بارگذاری روی درایو
بهدلیل گام بزرگ ۲ اینچی و ضخامت ۲۹ میلیمتری، دنده زنجیر ساده 160 وزن قابلتوجهی دارد. در درامها و رولیکهایی که توسط موتور و گیربکس راهاندازی میشوند، در نظر گرفتن وزن و اینرسی دنده زنجیر برای انتخاب توان مناسب درایو، جلوگیری از اضافهبار و کاهش تنشهای مکانیکی ضروری است.
کاربردهای تخصصی دنده زنجیر ساده 160
دنده زنجیر ساده 160 برای سیستمهایی طراحی شده است که با بارهای بسیار سنگین و شرایط کاری سخت سر و کار دارند، از جمله:
- کانوایرها و نوار نقالههای فوقسنگین:
انتقال مواد فله با دانسیته بالا، سنگ معدن، کلینکر، ضایعات فلزی و سایر بارهای حجیم در صنایع سیمان، فولاد، معدن و بازیافت. - درامها و رولیکهای محرک اصلی:
بهعنوان دنده جوشی روی درامها یا رولیکهایی که گشتاور زیادی را از موتور و گیربکس به زنجیر سری 160 منتقل میکنند. - سیستمهای هرزگرد و تنظیم کشش در خطوط سنگین:
کنترل مسیر و کشش زنجیر در نقاط بحرانی مسیر کانوایر، جایی که استحکام و دوام دنده اهمیت زیادی دارد. - ماشینآلات فرآوری و جابجایی مواد سنگین:
در مکانیزمهای انتقال قدرتی که ترکیبی از گشتاور بالا، شوک مکانیکی و محیطهای کاری خشن دارند.
جمعبندی و ثبت سفارش
برای انتخاب دقیق مدل مناسب دنده زنجیر ساده 160 آرسال، کافی است کد فنی ردیف مورد نظر در جدول مشخصات و تعداد مورد نیاز خود را به واحد فنی یا فروش آرسال اعلام کنید.
در صورت تردید میان استفاده از مدل سختکاریشده یا معمولی و یا انتخاب بین ST52 و CK45، کارشناسان آرسال با بررسی شرایط کاری خط (نوع بار، طول کانوایر، سرعت، روش نصب و محیط کار)، مناسبترین ترکیب متریال و مشخصات فنی را برای افزایش عمر و پایداری سیستم انتقال قدرت به شما پیشنهاد خواهند داد.
