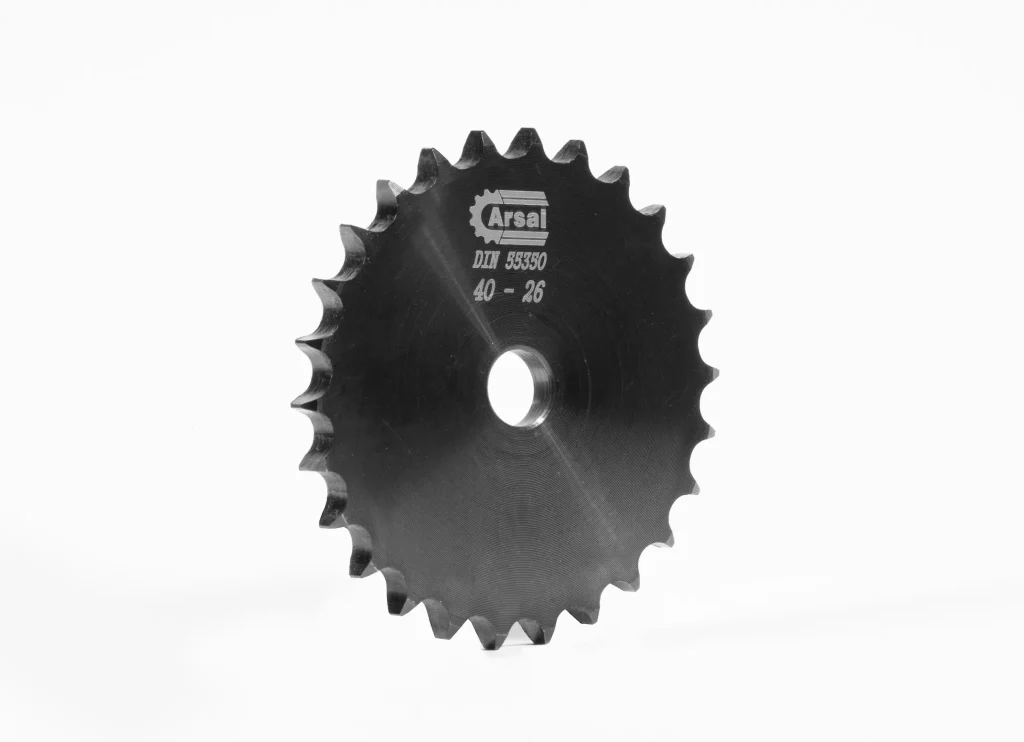

دنده زنجیر ساده 40 آرسال یکی از رایجترین سایزها در سیستمهای انتقال قدرت سبک و نیمهسنگین است که با زنجیرهای استاندارد سری
40 و گام ۱/۲ اینچ سازگاری کامل دارد. این دنده با ضخامت صفحه ۷ میلیمتر در آرسال مطابق استانداردهای
DIN و JIS تولید میشود و با استفاده از متریالهای مهندسیشده ST52 و CK45، برای کانوایرهای سبک، ماشینآلات بستهبندی
و سیستمهای هرزگرد، گزینهای مطمئن و اقتصادی محسوب میگردد.
تحلیل فنی و مهندسی دنده زنجیر ساده 40
انطباق با استانداردها
تمام ابعاد کلیدی این دنده زنجیر، شامل گام استاندارد ۱/۲ اینچ، پروفیل دندانه، قطر متوسط و تلرانسهای مرتبط، مطابق استانداردهای زیر
طراحی و کنترل میشوند:
- DIN 8187 / DIN 8188
- JIS B1801 / JIS B1802
این انطباق، درگیری صحیح با زنجیر سری 40، حرکت نرم و بدون پرش و کاهش سایش دندانهها و پینهای زنجیر را تضمین میکند.
ضخامت ۷ میلیمتری صفحه نیز تعادل خوبی بین استحکام و وزن برای کاربردهای روزمره صنعتی ایجاد میکند.
متریال مورد استفاده
دو گرید اصلی فولادی در تولید این محصول به کار میرود:
- CK45:
مناسب برای ماشینکاری دقیق؛ در صورت نیاز قابل ارائه به صورت سختکاریشده برای افزایش مقاومت به سایش
در سرعتهای بالاتر خطوط سبک و نیمهسنگین. - ST52:
فولاد چقرمه با استحکام بالا و قابلیت جوشکاری بسیار خوب؛ مناسب برای رولیکها و هرزگردهایی که علاوه بر وزن کم،
به استحکام و دوام مناسب نیاز دارند.
عملیات حرارتی بر اساس نوع کاربرد
- بدون سختکاری:
مناسب نصب جوشی روی رولیکها، شاسیها و کاربردهای عمومی که بار ضربهای یا سرعت بسیار بالا ندارند. - مدل سختکاریشده:
توصیهشده برای خطوطی با تعداد سیکل بالا، سرعت حرکت زیاد یا تماس مداوم و پُر سایش زنجیر؛ تا عمر مفید دنده زنجیر
بهطور محسوسی افزایش یابد.
راهنمای انتخاب مدل مناسب از جدول
۱. انتخاب تعداد دندانه مناسب
تعداد دندانه روی نسبت تبدیل سرعت، گشتاور منتقلشده و میزان نرمی حرکت زنجیر اثر مستقیم دارد.
نکته مهم: در صورت امکان، استفاده از دنده زنجیر با تعداد دندانه کمتر از ۱۷ را محدود کنید؛ زیرا حرکت چندضلعی
و سایش زنجیر را افزایش میدهد و فقط در شرایط محدودیت شدید فضا توصیه میشود.
۲. بررسی ابعاد نسبت به طراحی دستگاه
هنگام انتخاب ردیف مناسب از جدول مشخصات، موارد زیر را با نقشه دستگاه خود تطبیق دهید:
- قطر بیرونی (OD): همخوانی با فضای موجود و عدم تداخل با قاب یا قطعات مجاور
- قطر گام (Pitch Diameter / قطر متوسط): برای تنظیم صحیح نسبت انتقال و هماهنگی با سایر دندهها
- ضخامت دنده زنجیر:
در این محصول ۷ میلیمتر است و باید با عرض زنجیر و نوع بارگذاری (محوری، شعاعی) هماهنگ باشد. - نوع سوراخ مرکزی: سوراخ ساده، کلیدخور یا سوراخ سفارشی طبق نیاز شما
۳. وزن قطعه و شرایط کاری
وزن هر مدل در جدول درج شده است؛ در کانوایرهای سرعت بالا یا مکانیزمهایی که حساسیت به اینرسی و بالانس دارند،
بهتر است وزن و توزیع جرم دنده زنجیر در انتخاب نهایی مد نظر قرار گیرد.
کاربردهای تخصصی دنده زنجیر ساده 40
بهدلیل ابعاد جمعوجور، گام ۱/۲ اینچ و قابلیت جوشکاری، دنده زنجیر ساده 40 در طیف گستردهای از کاربردهای سبک و نیمهسنگین استفاده میشود، از جمله:
- کانوایرها و نوار نقالههای سبک:
انتقال حرکت به رولیکها در خطوط بستهبندی، سورتینگ و جابجایی قطعات سبک. - سیستمهای هرزگرد و راهنمای زنجیر:
استفاده بهعنوان هرزگرد (Idler) برای کنترل مسیر و کشش زنجیر سری 40. - ماشینآلات بستهبندی و مونتاژ:
در مکانیزمهای انتقال قدرتی که نیاز به دندهای کمحجم، دقیق و قابل تعویض دارند. - ماشینآلات عمومی کارگاهی:
راهحلی ساده و اقتصادی برای انتقال قدرت در سرعتهای متوسط.
جمعبندی و ثبت سفارش
برای انتخاب دقیق مدل مناسب دنده زنجیر ساده 40 آرسال، کافی است کد فنی ردیف مورد نظر از جدول مشخصات
و تعداد مورد نیاز خود را به واحد فنی یا فروش آرسال اعلام کنید.
در صورت تردید میان استفاده از مدل سختکاریشده یا معمولی و یا انتخاب بین ST52 و CK45، کارشناسان آرسال با بررسی
شرایط کاری دستگاه (سرعت خط، نوع بار، روش نصب و محیط کار)، بهترین گزینه را برای افزایش عمر و پایداری سیستم انتقال قدرت به شما پیشنهاد خواهند داد.
