دنده زنجیر نافی دار 50B

دسته:

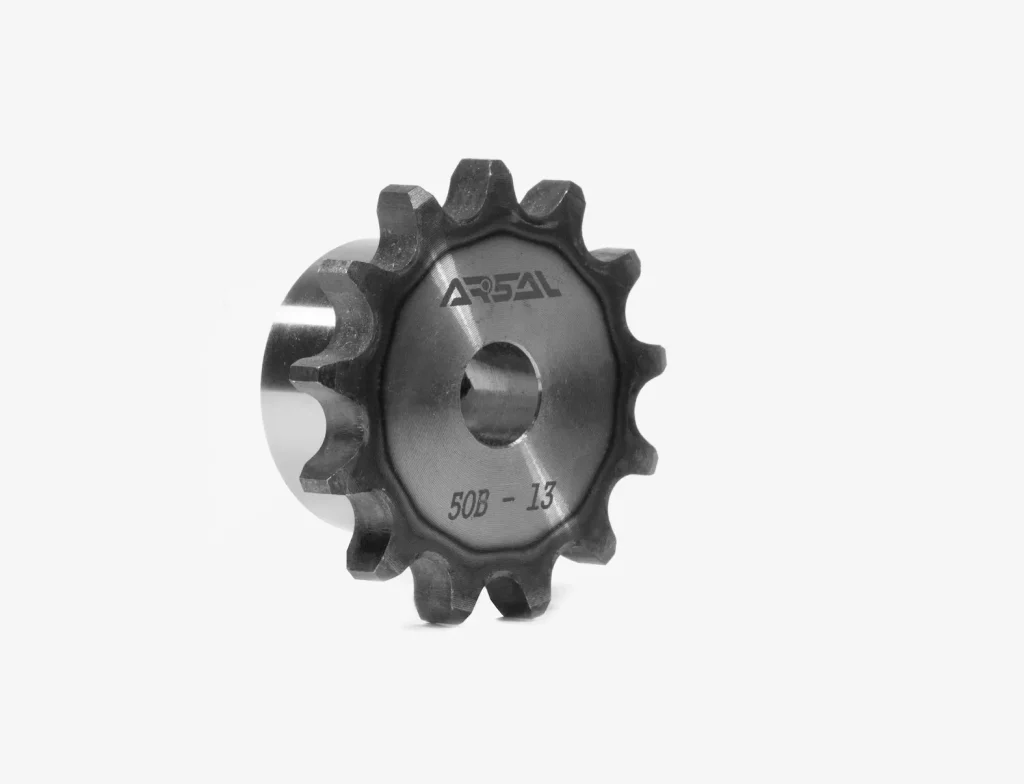

Arsal 50B sprocket with hub

ضخامت: 8.7 میلی‌متر

گام:

\frac{5}{8}

اینچ

4/5

فیلتر

تعداد دندانه	قطر خارجی	سوراخ مرکزی	قطر متوسط	قطر ناف	طول ناف	قلاویز	وزن	CAD
	-	-	-	-	-	-	-	-
8	46.50	12	41	29	21	M8 x 2	0.15	-
9	51.50	12	46	34	21	M8 x 2	0.22	-
10	56.50	12	51	35	21	M8 x 2	0.25	-
11	61.50	12	56	38	21	M8 x 2	0.30	-
12	66.50	16	61	47	25	M8 x 2	0.45	-
13	71.50	16	66	47	25	M8 x 2	0.49	-
14	76.50	16	71	57	25	M8 x 2	0.68	-
15	81.50	16	76	57	25	M8 x 2	0.72	-
16	86.50	16	81	57	25	M8 x 2	0.76	-
17	91.50	16	86	57	25	M8 x 2	0.80	-
18	97.50	16	91	57	25	M8 x 2	0.85	-
19	102.50	16	96	57	25	M8 x 2	0.90	-
20	107/5	16	101	57	25	M10 x 2	0.95	-
21	112.50	20	107	57	25	M10 x 2	0.97	-
22	117.50	20	112	57	25	M10 x 2	1.03	-
23	122.50	20	117	67	25	M10 x 2	1.28	-
24	127.50	20	122	67	28	M10 x 2	1.41	-
25	132.50	20	127	67	28	M10 x 2	1.48	-
26	137.50	20	132	67	28	M10 x 2	1.54	-
27	142.50	20	137	67	28	M10 x 2	1.61	-
28	147.50	20	142	67	28	M10 x 2	1.68	-
29	152.50	20	147	67	28	M10 x 2	1.76	-
30	157.50	20	152	77	28	M10 x 2	2.08	-
31	162.50	20	157	77	28	M10 x 2	2.16	-
32	167.50	20	162	77	28	M10 x 2	2.25	-
33	182.50	20	167	77	28	M10 x 2	2.52	-
34	178.50	20	172	77	28	M10 x 2	2.44	-
35	183.50	20	177	77	28	M10 x 2	2.53	-
36	188.50	20	182	77	28	M10 x 2	2.62	-
37	193.50	20	187	77	28	M10 x 2	2.72	-
38	198.50	20	192	77	28	M10 x 2	2.82	-
39	203.50	20	197	77	28	M10 x 2	2.92	-
40	208.50	20	202	77	28	M10 x 2	3.02	-
