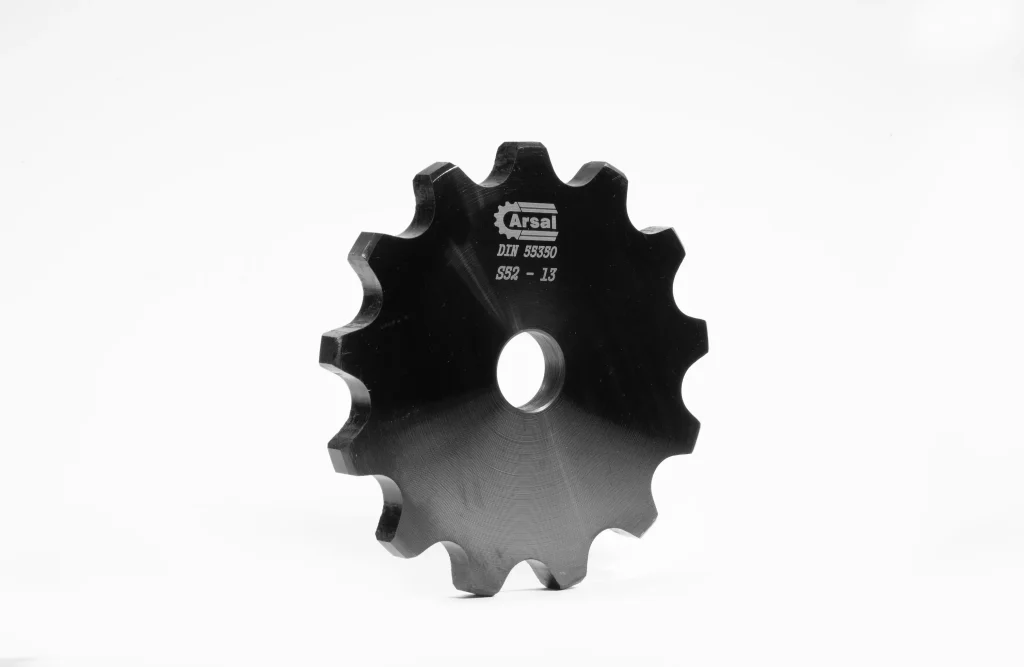

دنده زنجیر ساده S52 آرسال برای کانوایرهای زنجیری با گام بلند طراحی شده و با زنجیرهای استاندارد سری S52 با گام ۱ و ۱/۲ اینچ سازگاری کامل دارد. این دنده با ضخامت نامی ۱۴ میلیمتر و استفاده از فولادهای مهندسیشده ST52 و CK45، گزینهای مطمئن برای رولیکها، درامها و سیستمهای هرزگرد در خطوط انتقال مواد سنگین و نیمهسنگین است.
تحلیل فنی و مهندسی دنده زنجیر ساده S52
انطباق با زنجیر S52 و گام ۱.۵ اینچ
ابعاد کلیدی این دنده زنجیر، شامل گام استاندارد ۱ و ۱/۲ اینچ، پروفیل دندانه، قطر متوسط و تلرانسهای اصلی، بر اساس الزامات زنجیرهای کانوایری سری S52 طراحی و کنترل میشوند. این انطباق، درگیری صحیح با زنجیر، حرکت یکنواخت، کاهش ضربات ناشی از حرکت چندضلعی و جلوگیری از سایش زودرس دندانهها و پینهای زنجیر را تضمین میکند.
ضخامت صفحه ۱۴ میلیمتری نیز بهگونهای انتخاب شده که ضمن تأمین استحکام خمشی مناسب برای بارهای کاری، وزن و اینرسی قطعه برای کارکرد پایدار روی رولیکها و درامهای کانوایر متعادل بماند.
متریال مورد استفاده
در تولید این محصول از دو گرید اصلی فولادی استفاده میشود:
- CK45:
مناسب برای ماشینکاری دقیق دندانهها و سوراخ مرکزی؛ در صورت نیاز، امکان ارائه به صورت سختکاریشده برای افزایش مقاومت به سایش در خطوط با سرعت و سیکل کاری بالا وجود دارد. - ST52:
فولاد چقرمه با استحکام بالا و قابلیت جوشکاری عالی؛ گزینهای ایدهآل برای دندههایی که روی رولیکها، درامها یا شاسی کانوایر بهصورت جوشی نصب میشوند و تحت بارهای ضربهای قرار دارند.
عملیات حرارتی بر اساس شرایط کاری
- بدون سختکاری:
مناسب کاربردهای عمومی کانوایرها و سیستمهایی که سرعت متوسط و سایش کنترلشدهای دارند و نصب جوشی روی رولیک یا سازه انجام میشود. - مدل سختکاریشده:
توصیهشده برای خطوط پیوسته با ساعات کار بالا، محیطهای پُر گرد و غبار یا آلودگی و نقاطی که سایش دندانهها شدید است؛ در این حالت، عمر مفید قطعه بهطور محسوسی افزایش مییابد.
راهنمای انتخاب مدل مناسب از جدول
۱. انتخاب تعداد دندانه
در دنده زنجیر ساده S52، تعداد دندانه روی نسبت تبدیل سرعت، گشتاور قابل انتقال و نرمی حرکت زنجیر اثر مستقیم دارد.
در صورت امکان، برای کاهش حرکت چندضلعی و لرزش سیستم، از انتخاب دندههایی با تعداد دندانه کمتر از ۱۷ خودداری کنید؛ این حالت تنها در شرایط محدودیت شدید فضا توصیه میشود.
۲. بررسی ابعاد نسبت به طراحی خط
پیش از انتخاب ردیف مناسب از جدول مشخصات، موارد زیر را با نقشه و فضای نصب خود تطبیق دهید:
- قطر بیرونی (OD): اطمینان از عدم تداخل با سازهها، رولیکها و قطعات مجاور
- قطر گام (Pitch Diameter / قطر متوسط): برای تنظیم صحیح نسبت انتقال، کشش زنجیر و هماهنگی با سایر دندهها در خط
- ضخامت دنده زنجیر: در این محصول ۱۴ میلیمتر است و باید با عرض زنجیر و نوع بارگذاری همخوانی داشته باشد.
- نوع سوراخ مرکزی: سوراخ ساده برای نصب جوشی، یا سوراخ کلیدخور / سفارشی طبق طراحی شما
۳. وزن قطعه، اینرسی و بارگذاری روی درایو
بهدلیل گام بلند ۱ و ۱/۲ اینچی و ضخامت ۱۴ میلیمتری، باید وزن دنده زنجیر در محاسبات اینرسی سیستم، انتخاب موتور و گیربکس، و همچنین طراحی یاتاقانها در نظر گرفته شود تا تنشهای مکانیکی کاهش یافته و عمر اجزای درایو افزایش یابد.
کاربردهای تخصصی دنده زنجیر ساده S52
این دنده برای کانوایرهای زنجیری و خطوط انتقال مواد با گام بلند طراحی شده و در کاربردهای زیر متداول است:
- کانوایرهای زنجیری انتقال مواد:
جابجایی محصولات حجیم، پالتها و قطعات سنگین در صنایع سیمان، فولاد و بازیافت. - درامها و رولیکهای محرک کانوایر:
بهعنوان دنده جوشی روی درام یا رولیکهایی که گشتاور زیادی را به زنجیر S52 منتقل میکنند. - سیستمهای هرزگرد و تنظیم کشش:
کنترل مسیر و کشش زنجیر در نقاط بحرانی مسیر کانوایر. - خطوط فرآوری و جابجایی مواد نیمهسنگین:
در مکانیزمهای انتقال قدرتی که ترکیبی از گشتاور بالا، شوک مکانیکی و محیطهای کاری خشن دارند.
جمعبندی و ثبت سفارش
برای انتخاب دقیق مدل مناسب دنده زنجیر ساده S52 آرسال، کافی است کد فنی ردیف مورد نظر در جدول مشخصات و تعداد مورد نیاز خود را به واحد فنی یا فروش آرسال اعلام کنید.
در صورت تردید میان استفاده از مدل سختکاریشده یا معمولی و یا انتخاب بین ST52 و CK45، کارشناسان آرسال با بررسی نوع زنجیر، طول کانوایر، سرعت خط و شرایط محیطی، مناسبترین ترکیب متریال و مشخصات فنی را برای افزایش عمر و پایداری سیستم انتقال قدرت به شما پیشنهاد خواهند داد.
